Zawory zwrotne

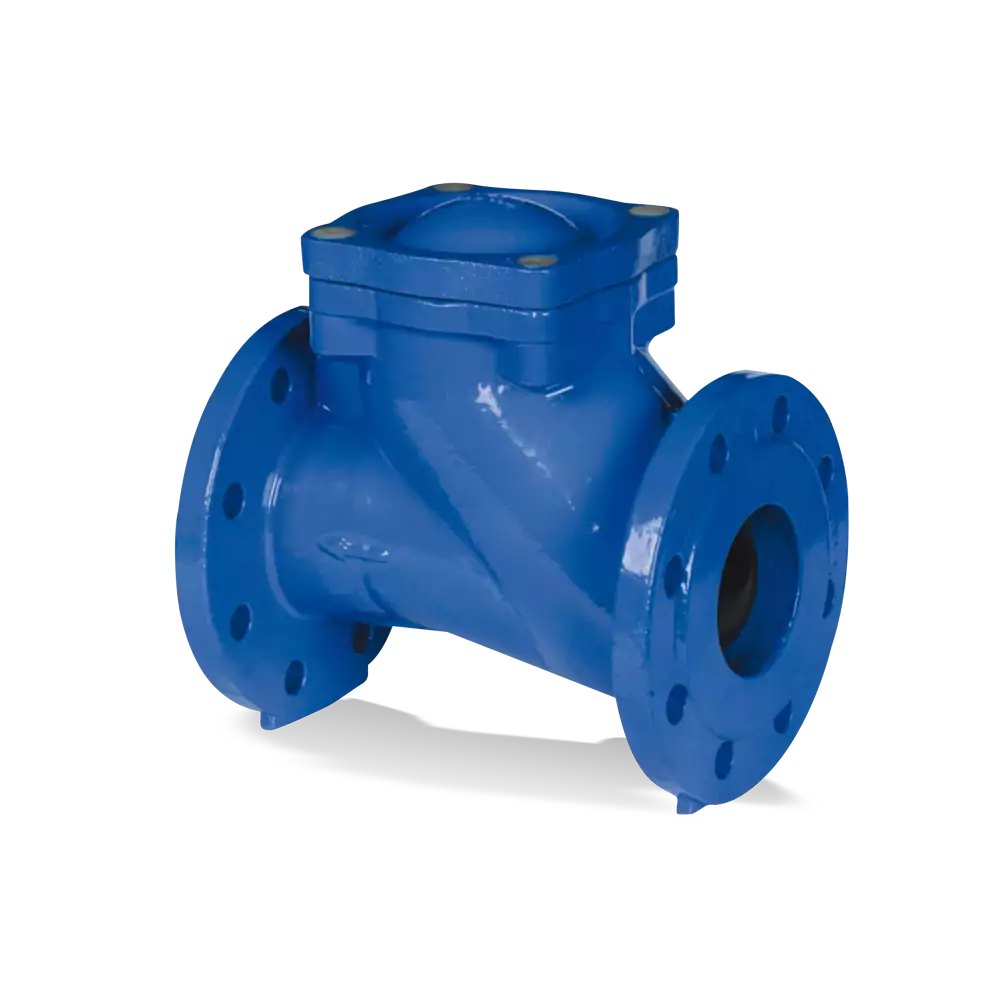

BOA-RPL/RPL F-F
BOA-RPL / BOA-RPLF-F – kołnierzowy zawór zwrotny kulowy
Dane techniczne:
- zawór zwrotny kulowy z przyłączami kołnierzowymi,
- średnice DN 32–200,
- klasy ciśnieniowe PN 10 i PN 16,
- długość zabudowy zgodna z EN 558-1,
- konstrukcja kołnierzowa zgodna z EN 1092-2,
- korpus z żeliwa szarego lub żeliwa sferoidalnego (w zależności od wykonania),
- swobodnie przemieszczająca się kula zamykająca pokryta elastomerem NBR,
- pełny przelot zapewniający niskie straty ciśnienia,
- samoczynne zamykanie przy zaniku przepływu,
- pokrywa umożliwiająca łatwy dostęp do elementów wewnętrznych,
- możliwość montażu w instalacjach poziomych i pionowych,
- bezobsługowa konstrukcja niewymagająca regulacji.
Obsługiwane media i zastosowania:
- instalacje HVAC, systemy ogrzewania i chłodnictwa,
- instalacje wodociągowe, przepompownie i układy pompowe,
- instalacje przemysłowe i procesowe,
- układy ściekowe i wody technologicznej,
- woda grzewcza, chłodnicza i użytkowa,
- ścieki oraz inne media nieagresywne dla materiałów konstrukcyjnych zaworu.
Parametry pracy:
- maksymalne ciśnienie robocze: do 16 bar,
- temperatura medium: od 0°C do +80°C (dla wykonania standardowego),
- wybrane wykonania specjalne umożliwiają pracę w szerszych zakresach temperatur.

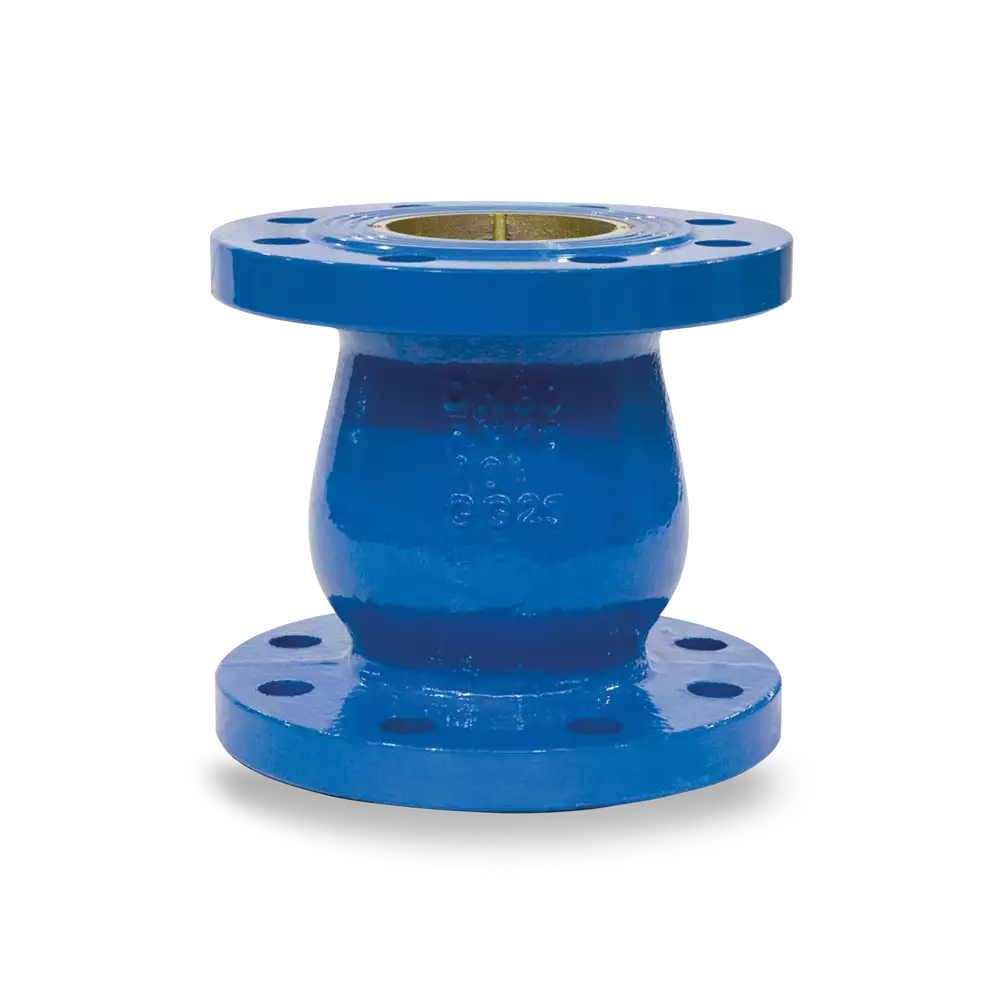

BOA-RFV
BOA-RFV – kołnierzowy zawór zwrotny grzybkowy (dyszowy)
Dane techniczne:
- zawór zwrotny dyszowy zgodny z DIN/EN,
- przyłącza kołnierzowe zgodne z EN 1092-2,
- średnice DN 40–600,
- klasy ciśnieniowe PN 10, PN 16, PN 25, PN 40 i PN 63,
- korpus typu Venturi z żeliwa,
- grzybek zwrotny wykonany z mosiądzu i żeliwa,
- gniazdo ze stali nierdzewnej,
- zoptymalizowane przekroje przepływowe zapewniające niskie straty ciśnienia,
- maksymalna dopuszczalna prędkość przepływu 2,5 m/s,
- szybkie zamykanie bez efektu uderzenia hydraulicznego,
- możliwość montażu w rurociągach poziomych i pionowych.
Obsługiwane media i zastosowania:
- instalacje wodociągowe,
- instalacje HVAC,
- systemy ogrzewania i chłodnictwa,
- układy klimatyzacyjne,
- stacje uzdatniania i przesyłu wody,
- instalacje przemysłowe i technologiczne,
- woda użytkowa,
- woda grzewcza i chłodnicza,
- inne media nieagresywne dla zastosowanych materiałów konstrukcyjnych.
Parametry pracy:
- maksymalne ciśnienie robocze: do 63 bar (w zależności od wykonania),
- temperatura medium: od -10°C do +90°C,
- maksymalna dopuszczalna prędkość przepływu: 2,5 m/s.

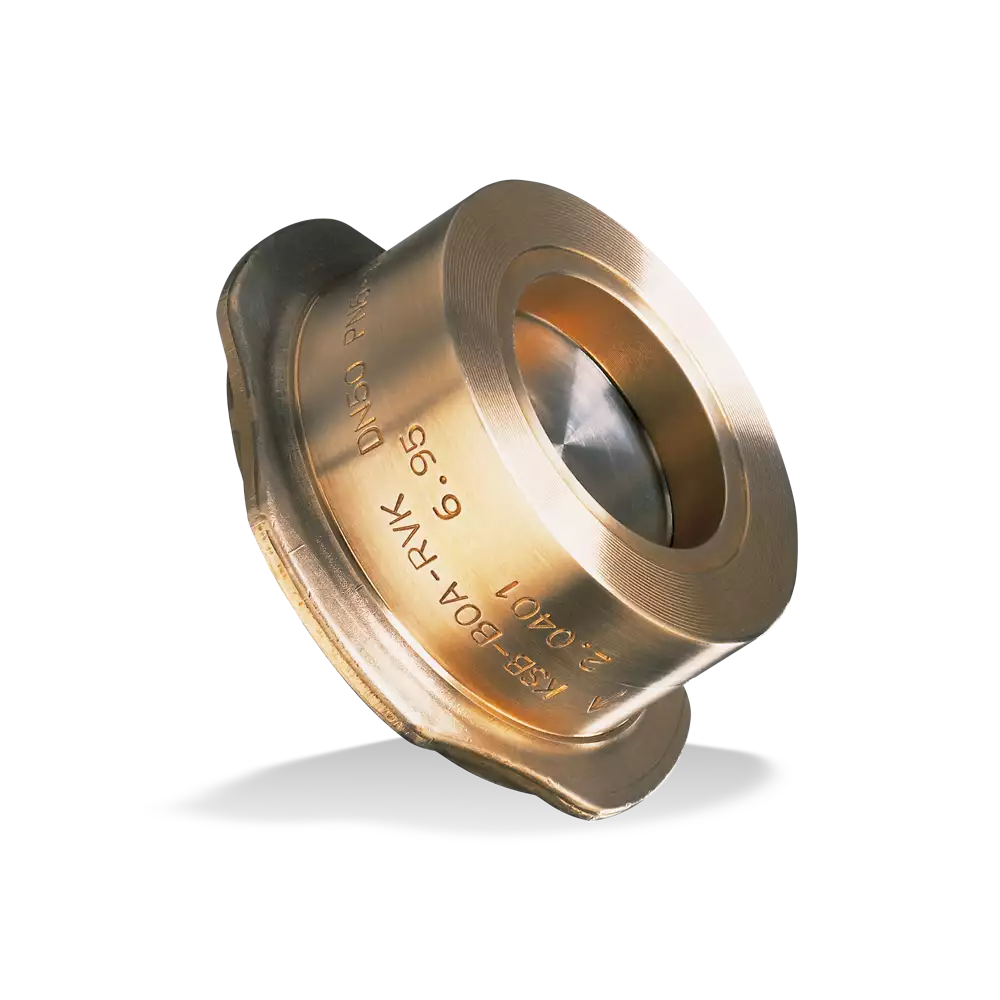

BOA-RVK
BOA-RVK – międzykołnierzowy zawór zwrotny
Dane techniczne:
- zawór zwrotny międzykołnierzowy wg DIN/EN,
- średnice DN 15–200,
- klasy ciśnieniowe PN 6, PN 10 i PN 16,
- krótka długość zabudowy wg EN 558-1,
- wykonanie typu wafer do montażu między kołnierzami,
- korpus z mosiądzu CW614N (DN 15–100) lub żeliwa szarego EN-GJL-250 (DN 125–200),
- uszczelnienie realizowane przez płytkę lub stożek dociskany sprężyną,
- prowadzenie elementu zamykającego na trzech bolcach ze stali nierdzewnej,
- sprężyna wykonana ze stali nierdzewnej,
- wykonania o obniżonym poziomie hałasu:
- płytka z tworzywa PPO-GF30 dla DN 15–100,
- stożek z uszczelnieniem O-ring dla DN 125–200.
Obsługiwane media i zastosowania:
- instalacje HVAC, systemy ogrzewania wodnego, instalacje klimatyzacyjne,
- układy odzysku ciepła,
- instalacje przemysłowe i procesowe, przemysł chemiczny,
- transport cieczy, gazów i pary,
- media nieagresywne dla zastosowanych materiałów konstrukcyjnych.
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar,
- temperatura medium: od -20°C do +250°C,
- średnice nominalne: DN 15–200.

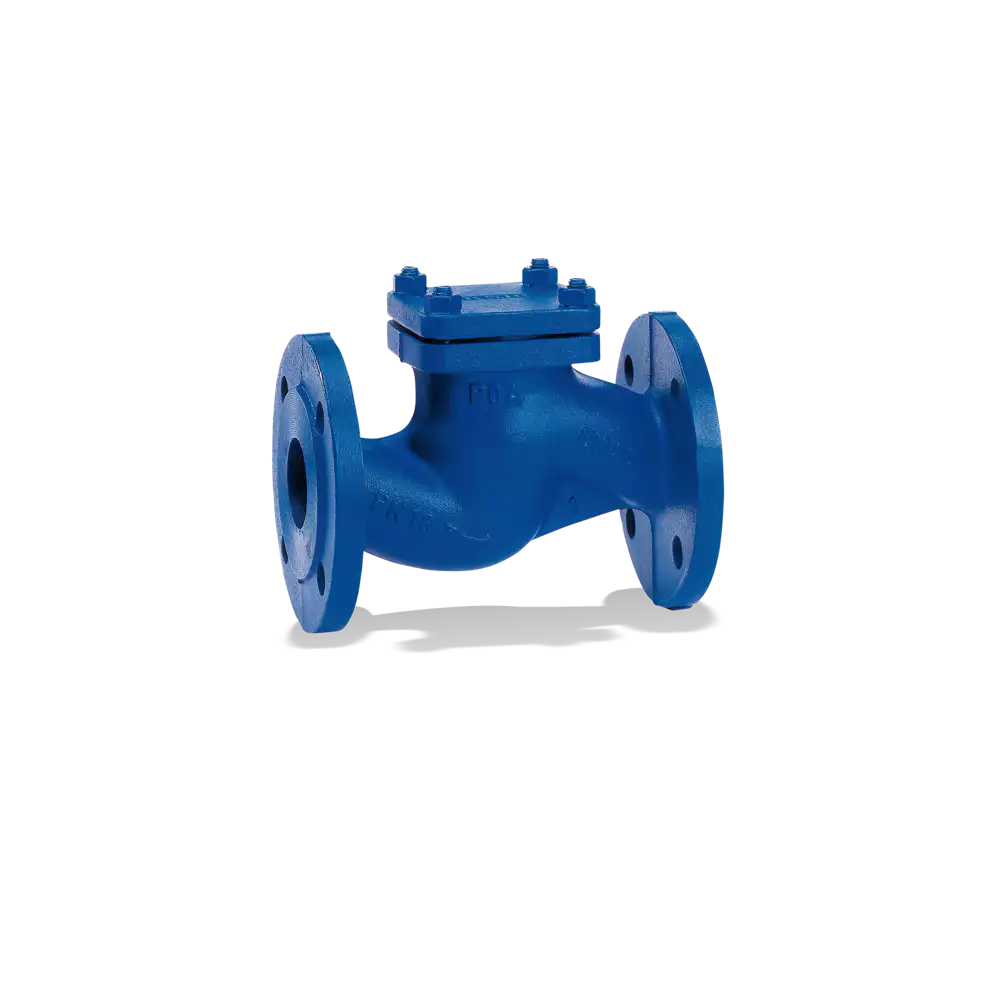

BOA-R
BOA-R – kołnierzowy zawór zwrotny grzybkowy
Dane techniczne:
- zawór zwrotny grzybkowy wg DIN/EN,
- średnice DN 15–350,
- klasy ciśnieniowe PN 6 i PN 16,
- przyłącza kołnierzowe zgodne z EN 1092-2,
- wykonanie przelotowe lub kątowe,
- korpus z żeliwa szarego EN-GJL-250 lub żeliwa sferoidalnego EN-GJS-400-18-LT,
- sprężynowo obciążony grzybek zwrotny,
- grzybek i sprężyna wykonane ze stali nierdzewnej,
- metalowe uszczelnienie zapewniające wysoką trwałość,
- demontowalna pokrywa umożliwiająca kontrolę i przegląd elementów wewnętrznych,
- możliwość montażu w rurociągach poziomych oraz pionowych.
Obsługiwane media i zastosowania:
- instalacje ogrzewania wodnego, gorącej wody, para wodna,
- układy zasilania kotłów,
- instalacje przemysłowe i procesowe,
- przemysł chemiczny,
- oleje termiczne,
- inne media nieagresywne dla zastosowanych materiałów konstrukcyjnych.
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar,
- temperatura medium: od -10°C do +350°C (w zależności od materiału korpusu),
- temperatura do +300°C dla korpusu z EN-GJL-250,
- temperatura do +350°C dla korpusu z EN-GJS-400-18-LT.

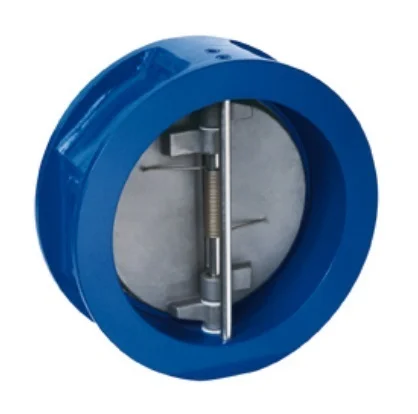

SERIE 2000 PN25 – międzykołnierzowa klapa zwrotna dwuskrzydłowa
Dane techniczne:
- międzykołnierzowa klapa zwrotna dwuskrzydłowa typu wafer,
- średnice DN 50–600,
- klasa ciśnieniowa PN 25,
- jednoczęściowy korpus z żeliwa sferoidalnego,
- dwie półtarcze zamykające wspomagane sprężyną,
- uszczelnienie metal/elastomer lub metal/metal,
- przyłącza zgodne z normami EN, ANSI oraz JIS,
- oś tarczy i sprężyna wykonane ze stali nierdzewnej AISI 316,
- półtarcze ze stali nierdzewnej lub żeliwa sferoidalnego (w zależności od średnicy i wykonania),
- niewielka długość zabudowy i mała masa własna.
Obsługiwane media i zastosowania:
- instalacje HVAC, urządzenia klimatyzacyjne,
- instalacje wodociągowe, układy uzdatniania i przesyłu wody,
- przemysłowe układy wody obiegowej,
- instalacje procesowe,
- przemysł chemiczny i petrochemiczny,
- przemysł papierniczy i cukrowniczy,
- instalacje morskie,
- woda, powietrze, gazy oraz wybrane media technologiczne kompatybilne z materiałami konstrukcyjnymi.
Parametry pracy:
- maksymalne ciśnienie robocze: 25 bar,
- temperatura medium: od -196°C do +538°C (w zależności od materiału korpusu i rodzaju uszczelnienia),
- maksymalna średnica nominalna: DN 600.

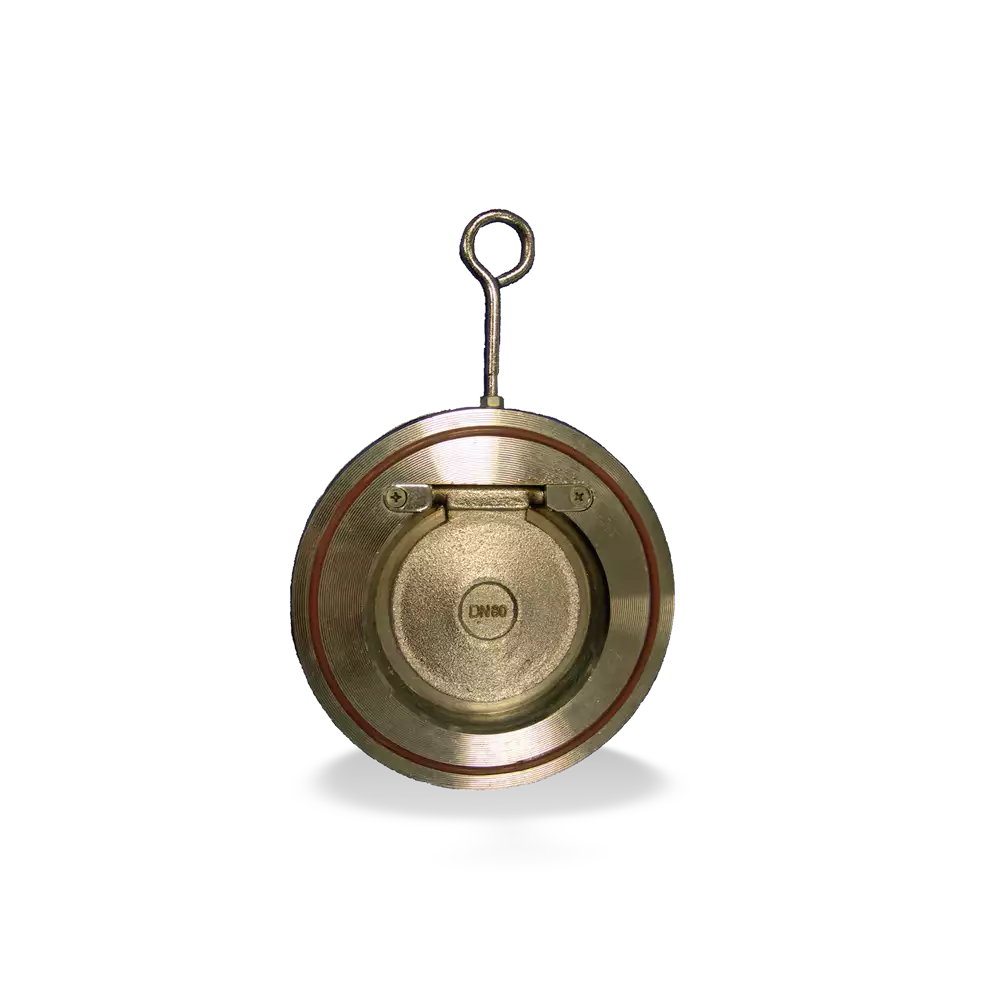

ECOLINE WT/WTI
ECOLINE WT / WTI – międzykołnierzowa klapa zwrotna
Dane techniczne:
- klapa zwrotna zgodna z DIN/EN,
- konstrukcja międzykołnierzowa typu wafer,
- średnice DN 50–300,
- klasa ciśnieniowa PN 16,
- korpus i tarcza wykonane ze stali węglowej P250GH (ECOLINE WT) lub stali nierdzewnej X5CrNiMo17-12-2 / 1.4401 (ECOLINE WTI)
- uszczelnienie za pomocą pierścienia O-ring z Vitonu (FKM),
- pojedyncza tarcza zamykająca,
- przyłącza przystosowane do kołnierzy zgodnych z EN 1092-1,
- konstrukcja o małej długości zabudowy i niewielkim ciężarze,
- badania szczelności zgodnie z EN 12266-1.
Obsługiwane media i zastosowania:
- instalacje wody użytkowej,
- systemy ogrzewania sieciowego, instalacje HVAC,
- układy klimatyzacyjne,
- obiegi chłodnicze,
- systemy zaopatrzenia w wodę, instalacje nawadniające, woda chłodząca, woda technologiczna i szara,
- oczyszczalnie ścieków,
- inne media kompatybilne z zastosowanymi materiałami konstrukcyjnymi.
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar,
- temperatura medium: od -10°C do +110°C,
- zakres średnic nominalnych: DN 50–300.

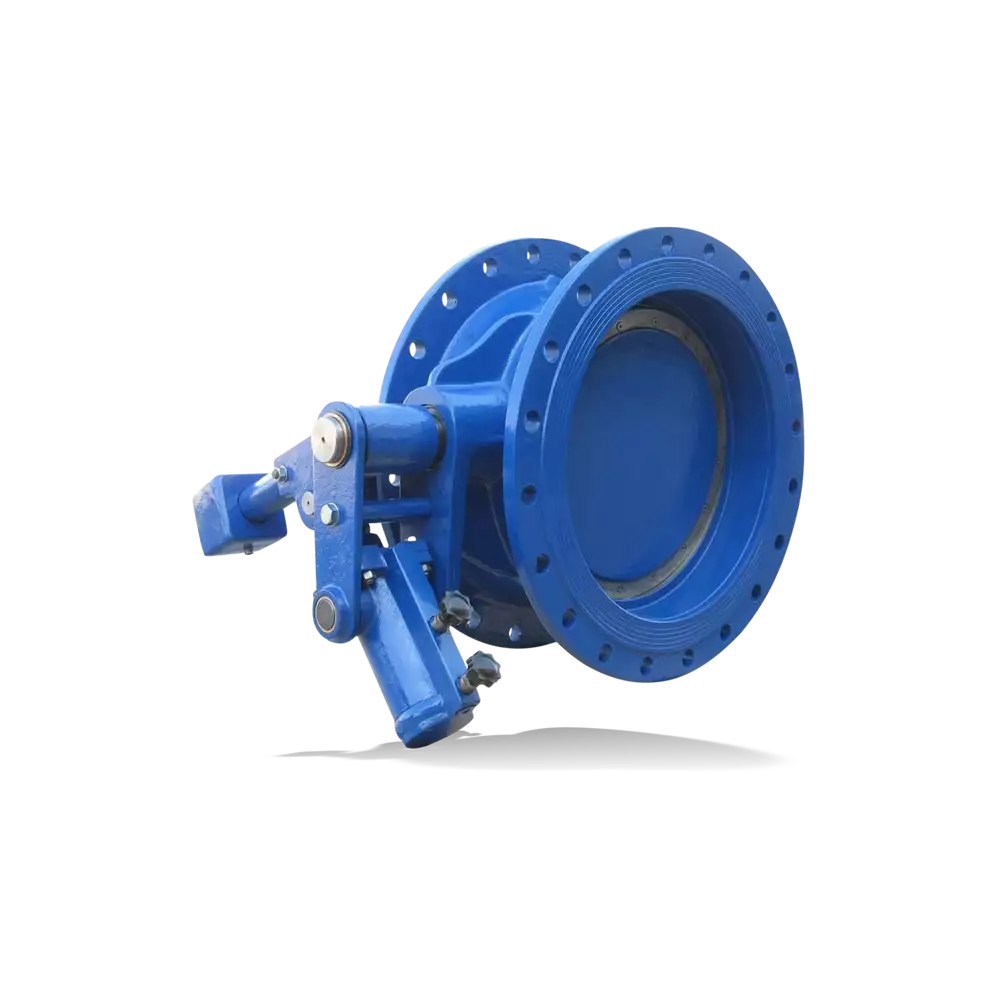

COBRA-TDC01_03
COBRA-TDC01 / TDC03 – kołnierzowa klapa zwrotna uchylna z przeciwwagą i tłumikiem hydraulicznym
Dane techniczne:
- klapa zwrotna uchylna zgodna z DIN/EN,
- przyłącza kołnierzowe zgodne z EN 1092,
- średnice DN 100–1400,
- klasy ciśnieniowe PN 10, PN 16, PN 25 i PN 40,
- korpus i klapa wykonane z żeliwa sferoidalnego EN-GJS-500-7,
- gniazdo korpusu wykonane ze stali nierdzewnej,
- dźwignia z przeciwwagą zapewniająca stabilną pracę elementu zamykającego,
- tłumik hydrauliczny ograniczający prędkość zamykania,
- konstrukcja przeznaczona do pracy w instalacjach o dużych przepływach,
- możliwość ograniczenia uderzeń hydraulicznych podczas zatrzymania pomp,
- bezobsługowa konstrukcja o wysokiej trwałości eksploatacyjnej.
Obsługiwane media i zastosowania:
- systemy zaopatrzenia w wodę, stacje pomp i przepompownie, instalacje uzdatniania wody, systemy irygacyjne,
- układy chłodzenia,
- instalacje odsalania i transportu wody,
- przemysłowe instalacje wodne,
- woda surowa, woda uzdatniona oraz inne media nieagresywne dla zastosowanych materiałów konstrukcyjnych.
Parametry pracy:
- maksymalne ciśnienie robocze: do 40 bar,
- temperatura medium: od -10°C do +70°C,
- średnice nominalne: DN 100–1400.
