Zawory odcinające

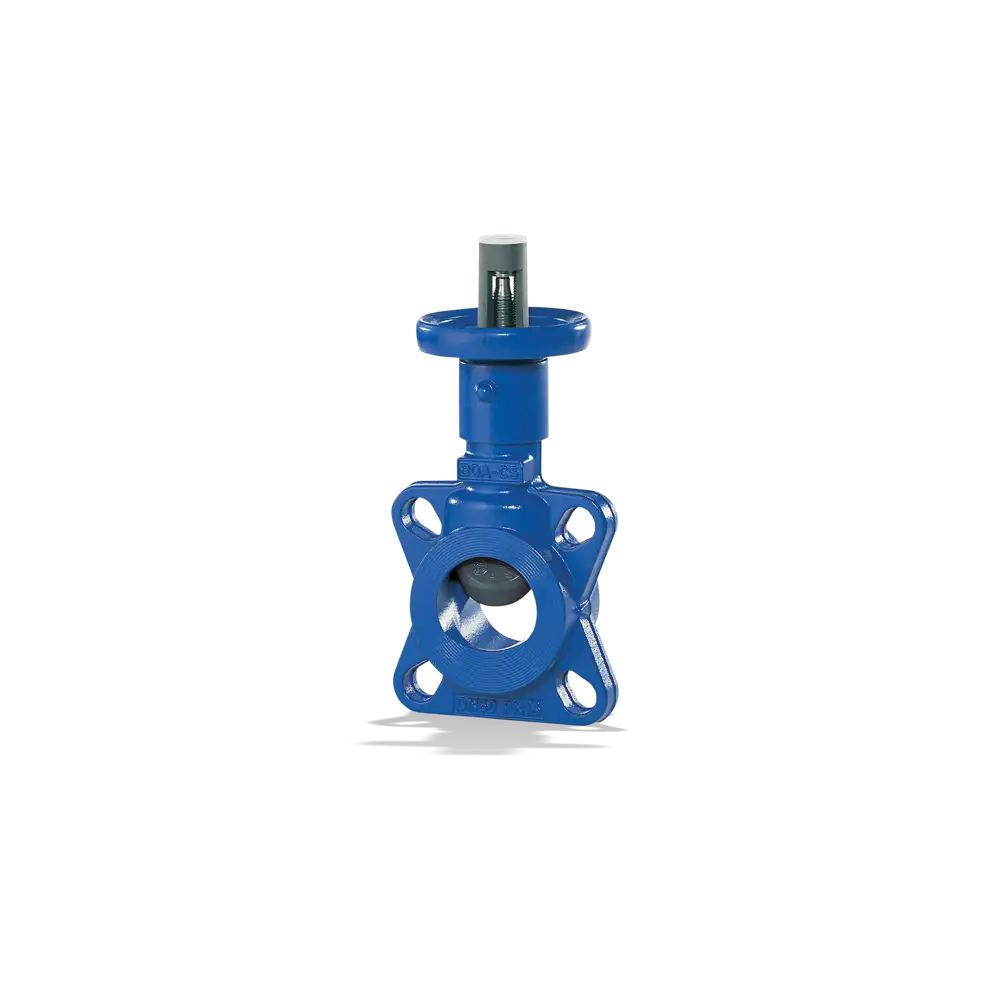

BOA-SuperCompact
BOA-SuperCompact to zawory międzykołnierzowe proste odcinające
Dane techniczne:
- ręczne zawory odcinające o kompaktowej, superkrótkiej długości zabudowy wg EN 558/94
- średnice DN 20–200
- klasy ciśnieniowe PN 6, PN 10, PN 16
- międzykołnierzowa konstrukcja typu wafer
- jednoczęściowy korpus z żeliwa EN-GJL-250 (JL1040)
- skośne gniazdo uszczelniające z prostoliniową częścią górną
- miękko uszczelnione zawieradło pokryte EPDM
- profilowy pierścień uszczelniający gniazdo
- wskaźnik położenia, blokada położenia oraz ogranicznik skoku w wykonaniu standardowym
Obsługiwane media i zastosowania:
- HVAC, ogrzewanie, chłodnictwo, odzysk ciepła
- instalacje przemysłowe i procesowe
- technika instalacyjna
- woda zimna i gorąca oraz inne media nieagresywne
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar
- temperatura medium: od -10°C do +120°C

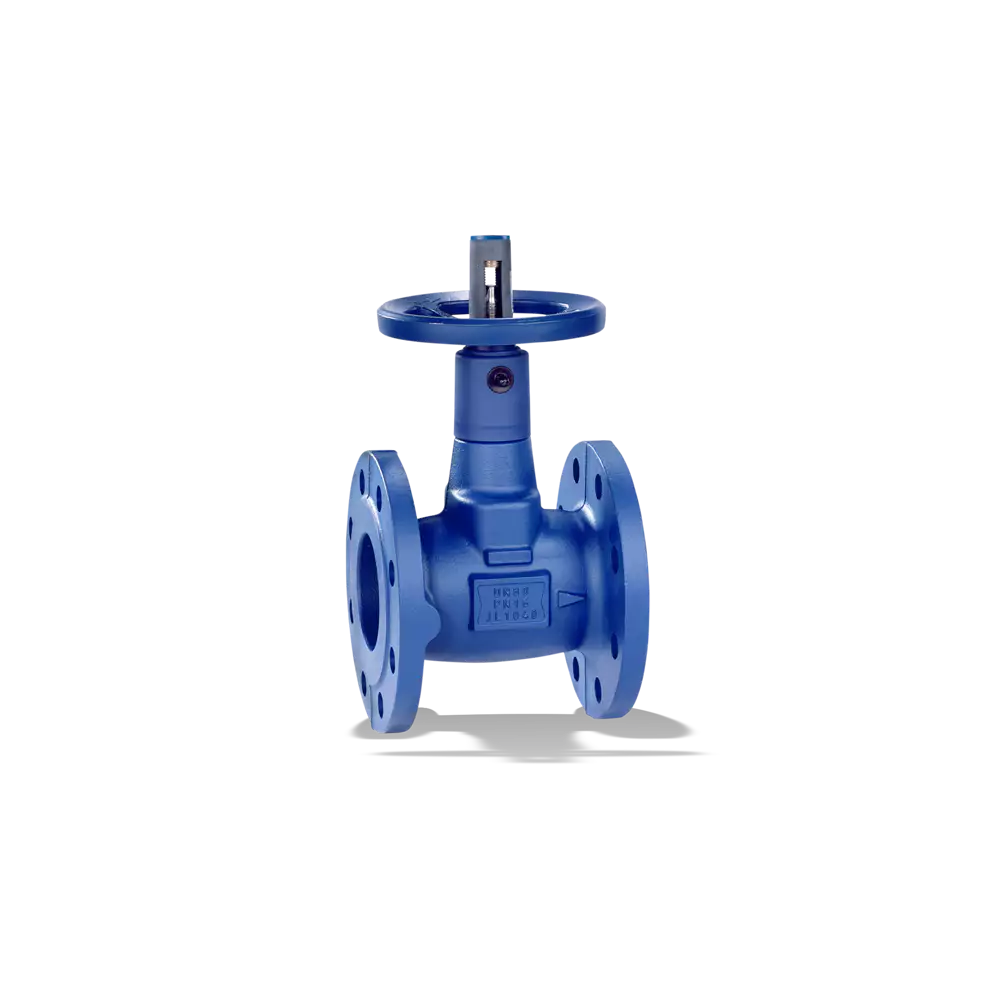

BOA-Compact
BOA-Compact to zawory kołnierzowe proste odcinające
Dane techniczne:
- ręczne zawory odcinające i dławiące o krótkiej długości zabudowy wg EN 558-1
- średnice DN 15–200
- klasy ciśnieniowe PN 6 i PN 16
- konstrukcja kołnierzowa zgodna z EN 1092-2
- jednoczęściowy korpus z żeliwa szarego EN-GJL-250 (JL1040)
- skośne gniazdo uszczelniające z prostoliniową osłoną
- zawieradło dławiące pokryte EPDM
- miękko uszczelnione gniazdo z profilowym pierścieniem uszczelniającym
- wskaźnik położenia, blokada położenia oraz ogranicznik skoku w wykonaniu standardowym
- kołpak izolacyjny z zabezpieczeniem przeciw kondensacji
Obsługiwane media i zastosowania:
- HVAC, ogrzewanie, chłodnictwo, odzysk ciepła
- instalacje przemysłowe i procesowe, technika instalacyjna
- woda grzewcza i chłodnicza oraz inne media nieagresywne dla żeliwa i EPDM
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar
- temperatura medium: od -10°C do +120°C

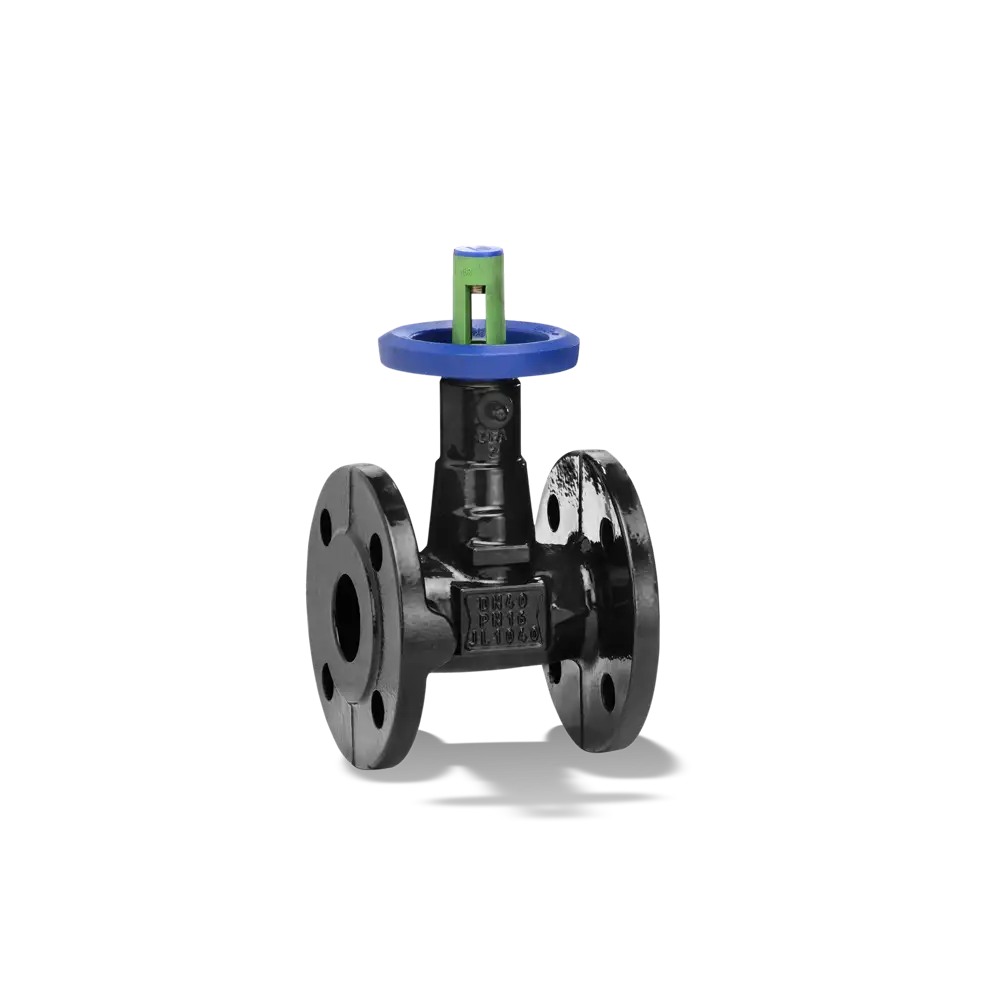

BOA-Compact EKB
BOA-Compact EKB to zawory kołnierzowe proste odcinające przeznaczone do instalacji wody pitnej (dopuszczenie do kontaktu z wodą pitną - niemiecki certyfikat jakości DVGW), wyposażone w ochronną powłokę z tworzywa sztucznego nanoszoną elektrostatycznie.
Dane techniczne:
• ręczne zawory odcinające o krótkiej długości zabudowy wg EN 558-1,
• średnice DN 15–200
• klasy ciśnieniowe PN 10 i PN 16
• konstrukcja kołnierzowa zgodna z EN 1092-2
• jednoczęściowy korpus z żeliwa szarego EN-GJL-250 (JL1040)
• elektrostatyczna powłoka ochronna na powierzchniach wewnętrznych i zewnętrznych
• skośne gniazdo uszczelniające z prostoliniową osłoną
• zawieradło dławiące pokryte EPDM
• miękko uszczelnione gniazdo z profilowym pierścieniem uszczelniającym
• wskaźnik położenia, blokada położenia oraz ogranicznik skoku w wykonaniu standardowym
Obsługiwane media i zastosowania:
• instalacje wody pitnej, systemy zaopatrzenia w wodę
• instalacje klimatyzacyjne
• układy chłodnicze
• technika instalacyjna
• instalacje przemysłowe i procesowe
• woda zimna oraz inne media nieagresywne dla żeliwa, EPDM i powłoki EKB
Parametry pracy:
• maksymalne ciśnienie robocze: 16 bar
• temperatura medium: od -10°C do +80°C

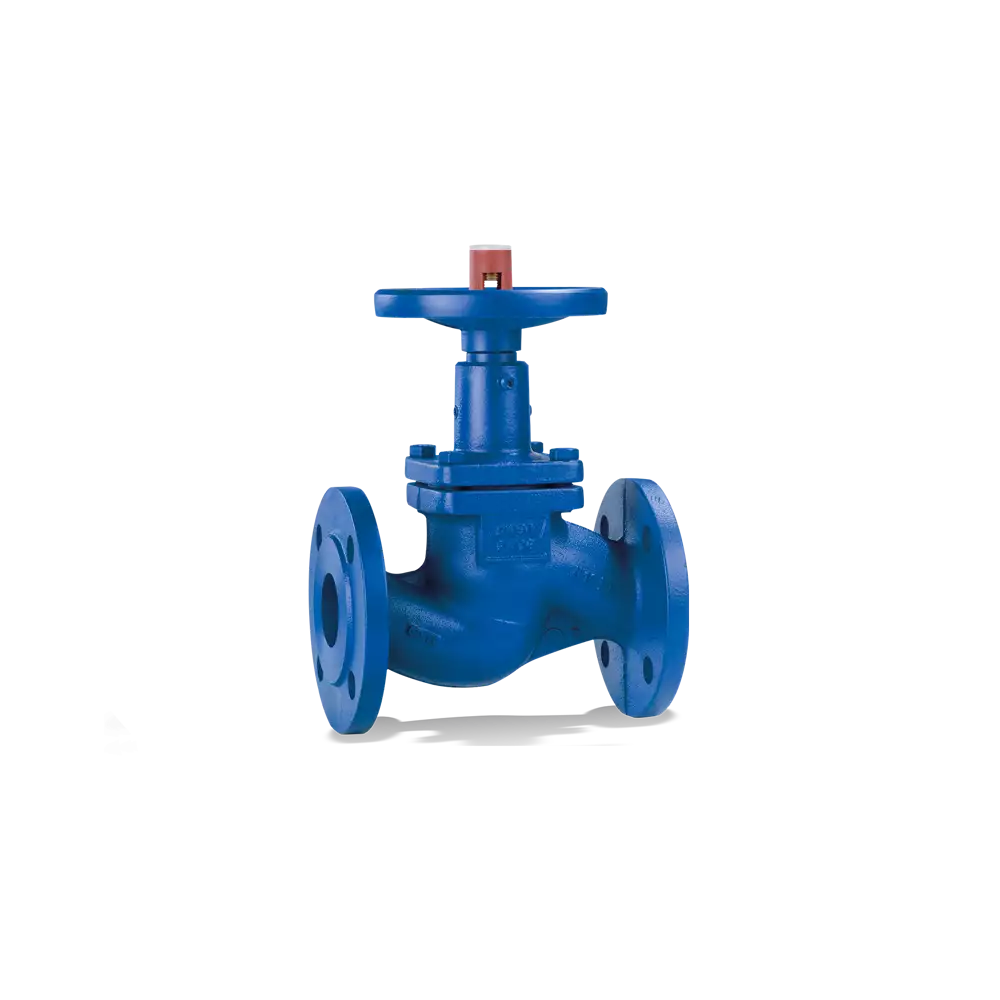

BOA-H
BOA-H to zawory kołnierzowe proste odcinające z mieszkiem sprężystym
Dane techniczne:
- ręczne zawory odcinające i dławiące o krótkiej długości zabudowy wg EN 558-1,
- średnice DN 15–350
- klasy ciśnieniowe PN 16 i PN 25
- konstrukcja kołnierzowa zgodna z EN 1092-2
- jednoczęściowy korpus z żeliwa szarego EN-GJL-250 (JL1040)
- skośne gniazdo uszczelniające z prostoliniową osłoną
- zawieradło dławiące pokryte EPDM
- miękko uszczelnione gniazdo z profilowym pierścieniem uszczelniającym
- wskaźnik położenia, blokada położenia oraz ogranicznik skoku w wykonaniu standardowym
- kołpak izolacyjny z zabezpieczeniem przeciw kondensacji
Obsługiwane media i zastosowania:
- HVAC, ogrzewanie, chłodnictwo, odzysk ciepła
- instalacje przemysłowe i procesowe, technika instalacyjna
- woda grzewcza i chłodnicza oraz inne media nieagresywne dla żeliwa i EPDM
Parametry pracy:
- maksymalne ciśnienie robocze: 16 bar
- temperatura medium: od -10°C do +120°C

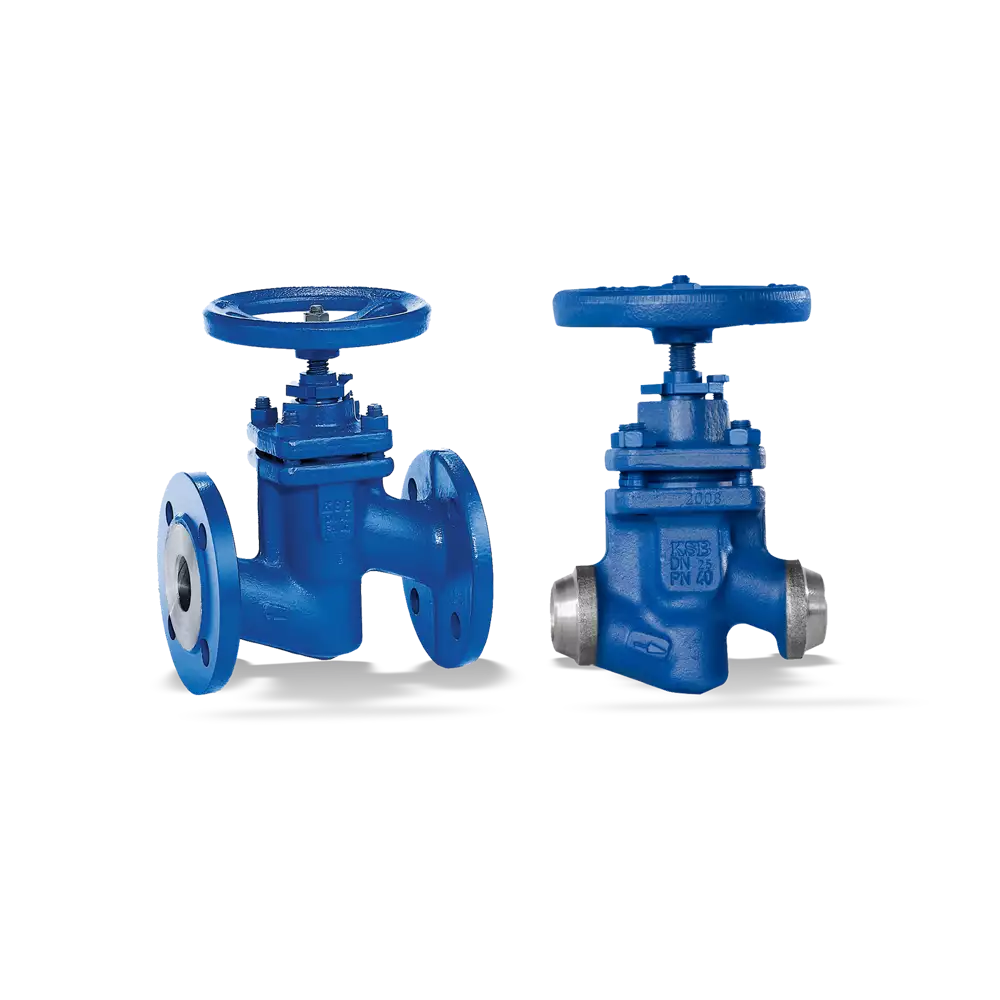

BOA-H/HE/HV/HEV
BOA-H / BOA-HE / BOA-HV / BOA-HEV to przemysłowe zawory odcinające i odcinająco-dławiące z mieszkiem sprężystym przeznaczone do pracy przy wysokich temperaturach i ciśnieniach.
Dostępne w wersji:
- BOA-H – kołnierzowy zawór odcinający
- BOA-HE – zawór odcinający z końcówkami do spawania
- BOA-HV – kołnierzowy zawór odcinająco-dławiący
- BOA-HEV – zawór odcinająco-dławiący z końcówkami do spawania
Dane techniczne:
• zawory mieszkowe zgodne z DIN/EN
• średnice DN 10–350
• klasy ciśnieniowe PN 25 i PN 40
• korpus ze staliwa lub stali kutej
• gniazda uszczelniające ze stali chromowej lub chromowo-niklowej
• mieszek wielowarstwowy z dodatkową dławnicą bezpieczeństwa
• zewnętrzny gwint wrzeciona z funkcją back-seat
• metaliczne uszczelnienie gniazda
• uszczelka pokrywy zamknięta od strony wewnętrznej i zewnętrzne
• zawieradło dławiące do dławienia przepływu
Obsługiwane media i zastosowania:
• energetyka, przemysł chemiczny, przemysł petrochemiczny
• technologia procesowa, przemysł cukrowniczy
• instalacje parowe, gorąca woda
• oleje termalne
• media agresywne i nieagresywne
• stosowania w strefach zagrożonych wybuchem zgodnie z ATEX
Parametry pracy:
• maksymalne ciśnienie robocze: 40 bar
• temperatura medium: od -10°C do +450°C
• przyłącza kołnierzowe lub do spawania
