Przepustnice

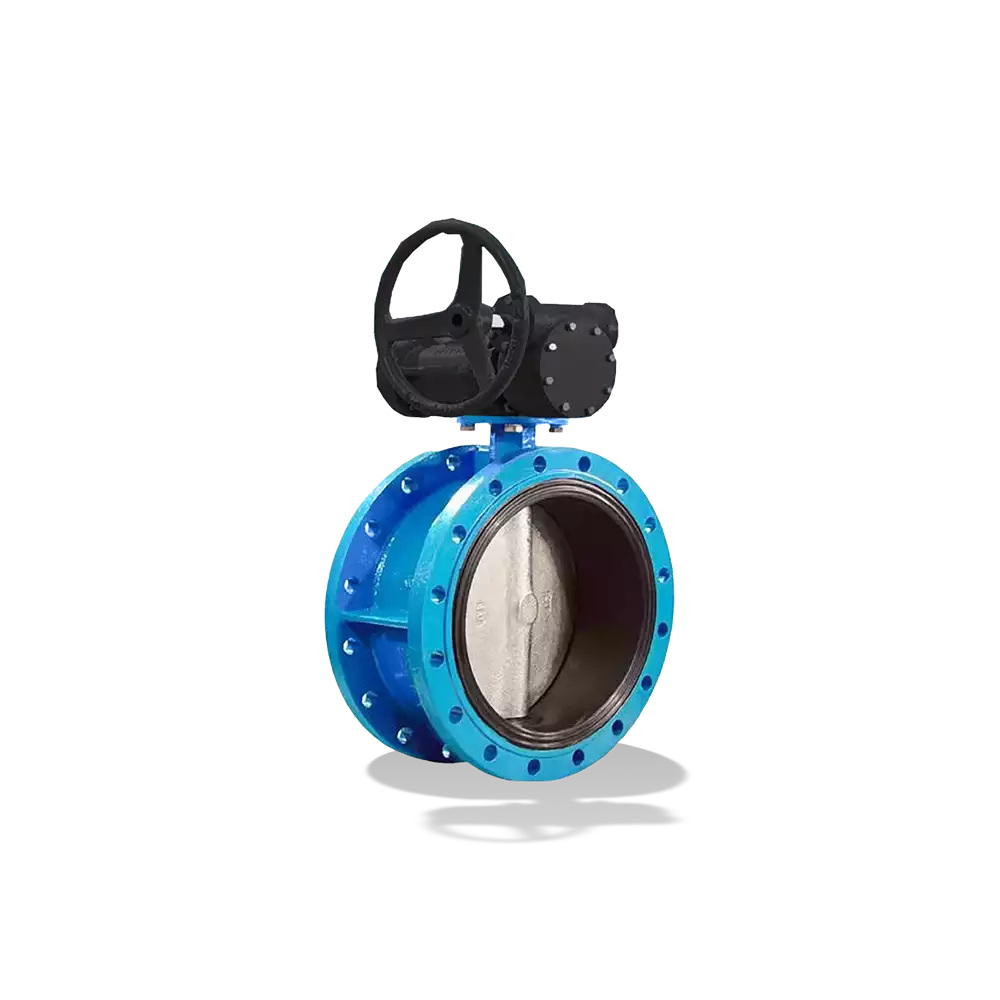

BOAX-CBV13
BOAX-CBV13 - KSB przepustnica motylkowa centryczna
Dane techniczne:
• przepustnica o krótkiej długości zabudowy wg EN 558-1, seria 13
• średnice DN 50–1200
• klasy ciśnieniowe PN 10 i PN 16
• konstrukcja kołnierzowa zgodna z EN 1092-2
• korpus dwukołnierzowy z żeliwa sferoidalnego EN-GJS-400-15, pokryty powłoką epoksydową
• centrycznie osadzony dysk ze stali nierdzewnej
• elastomerowa wykładzina uszczelniająca EPDM zapewniająca szczelność w obu kierunkach przepływu
• wał ze stali nierdzewnej 316
• przyłącze napędu zgodne z ISO 5211
• przekładnia ręczna w wykonaniu standardowym
• dopuszczenie do zastosowań w instalacjach wody pitnej (certyfikowane powłoki i elastomery)
Obsługiwane media i zastosowania:
• instalacje wodociągowe, uzdatniania i dystrybucji wody,
• instalacje ściekowe i irygacyjne
• systemy klimatyzacji i chłodzenia,
• układy podnoszenia ciśnienia
• przemysł i technika procesowa
• woda pitna, woda technologiczna, woda morska, ścieki
• powietrze, gazy techniczne oraz oleje
Parametry pracy:
• maksymalne ciśnienie robocze: 16 bar
• zakres średnic: DN 50–1200
• temperatura medium:
- z wykładziną EPDM: od -10°C do +115°C
- z wykładziną NBR: od -10°C do +80°C

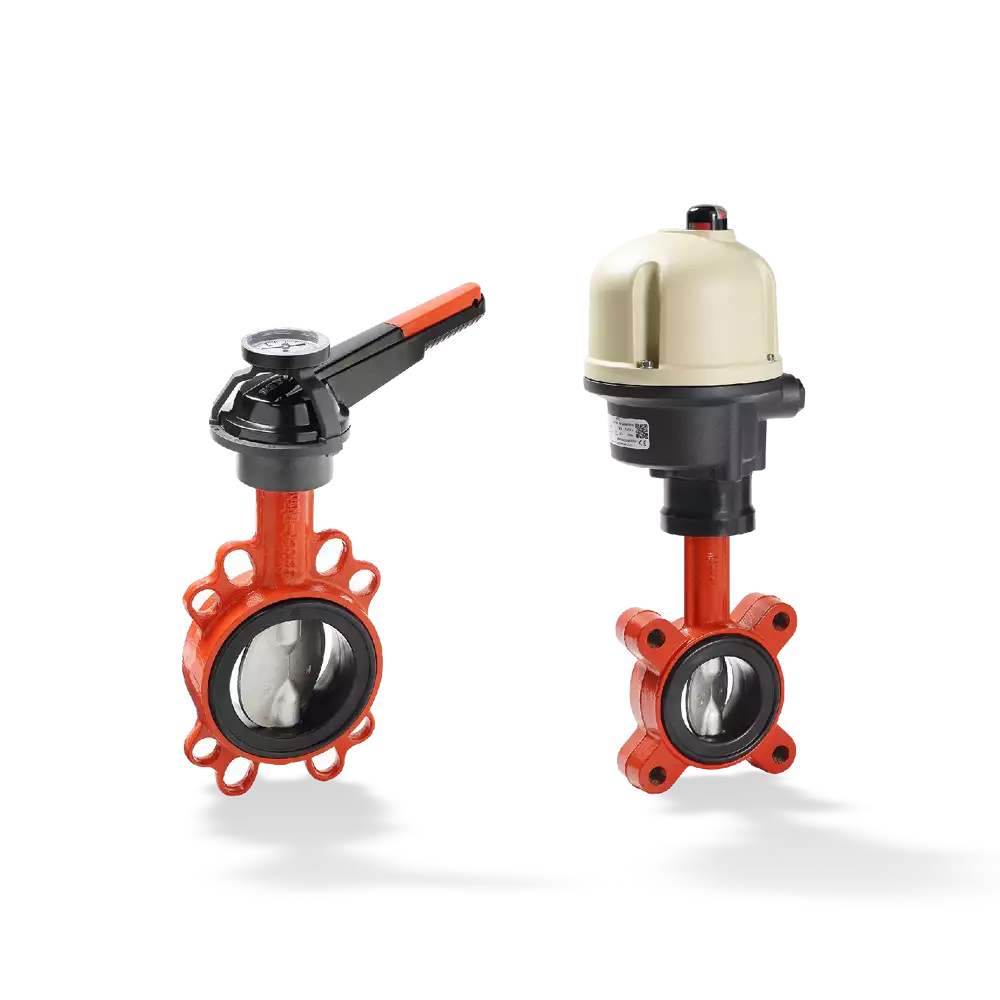

BOAX-S/SF
BOAX- S/SF - przepustnica motylkowa centryczna
Dane techniczne:
• krótka długości zabudowy wg EN 558-1, seria 20 (ISO 5752)
• średnice DN 20–600
• klasy ciśnieniowe PN 6, PN 10 i PN 16
• BOAX-S (T2) - konstrukcja międzykołnierzowa
• BOAX-SF (T4) konstrukcja pełnouszna zgodna z EN 1092-2
• jednoczęściowy korpus z żeliwa sferoidalnego EN-GJS-400-15
• centrycznie osadzony dysk ze stali nierdzewnej 1.4308
• elastomerowa wykładzina uszczelniająca EPDM-XU lub NBR zapewniająca szczelność w obu kierunkach przepływu
• wał ze stali nierdzewnej z zabezpieczeniem przed wyrwaniem
• przyłącze napędu zgodne z ISO 5211 (od DN 350)
• dźwignia ręczna lub przekładnia ślimakowa w wykonaniu standardowym
• kołnierz szyjki z barierą termiczną i zabezpieczeniem przeciw kondensacji
Obsługiwane media i zastosowania:
• HVAC, ogrzewanie, wentylacja i klimatyzacja, układy grzewcze i chłodnicze
• instalacje wody pitnej
• technika budynkowa i instalacyjna, przemysłowe instalacje wodne
• woda grzewcza i chłodnicza, woda pitna oraz inne media nieagresywne dla żeliwa, stali nierdzewnej i elastomerów EPDM/NBR
Parametry pracy:
• maksymalne ciśnienie robocze:
- DN 20–200: 16 bar
- DN 250–600: 10 bar
• temperatura medium: od -10°C do +130°C

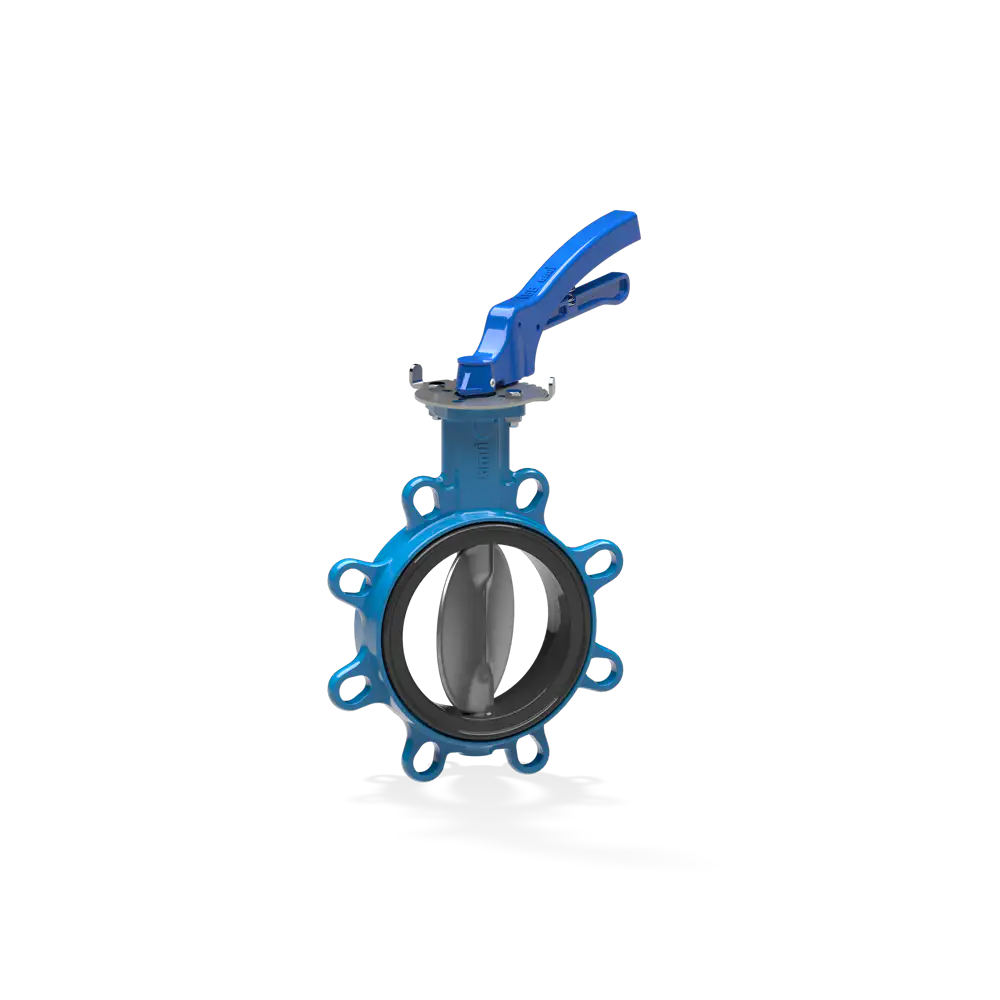

BOAX-B
BOAX-B - przepustnica motylkowa centryczna
Dane techniczne:
• krótka długość zabudowy wg EN 558-1
• średnice DN 40–1000
• klasy ciśnieniowe PN 6, PN 10 i PN 16
• wykonanie międzykołnierzowe (T1), półuszne (T2), pełnouszne (T4) lub kołnierzowe (T5) zgodne z EN 1092-2
• jednoczęściowy korpus z żeliwa sferoidalnego EN-GJS-400-15
• centrycznie osadzony dysk z żeliwa sferoidalnego lub stali nierdzewnej
• elastomerowa wykładzina uszczelniająca EPDM XC/XU lub NBR K
• wał z końcówką kwadratową zgodną z ISO 5211
• szczelne zamknięcie dzięki sferycznie obrabianemu dyskowi i profilowanej wykładzinie uszczelniającej
• dźwignia ręczna, przekładnia ślimakowa lub napęd w wykonaniu standardowym
Obsługiwane media i zastosowania:
• instalacje wodociągowe i dystrybucji wody
• systemy nawadniania i irygacji
• instalacje uzdatniania wody
• układy podnoszenia ciśnienia
• instalacje grzewcze i klimatyzacyjne HVAC
• baseny i instalacje rekreacyjne
• przemysłowe instalacje wodne i procesowe
• woda pitna, woda użytkowa, woda technologiczna oraz inne media nieagresywne dla materiałów konstrukcyjnych przepustnicy
Parametry pracy:
• maksymalne ciśnienie robocze: 16 bar
• maksymalna średnica nominalna: DN 1000
• temperatura medium: od -10°C do +110°C

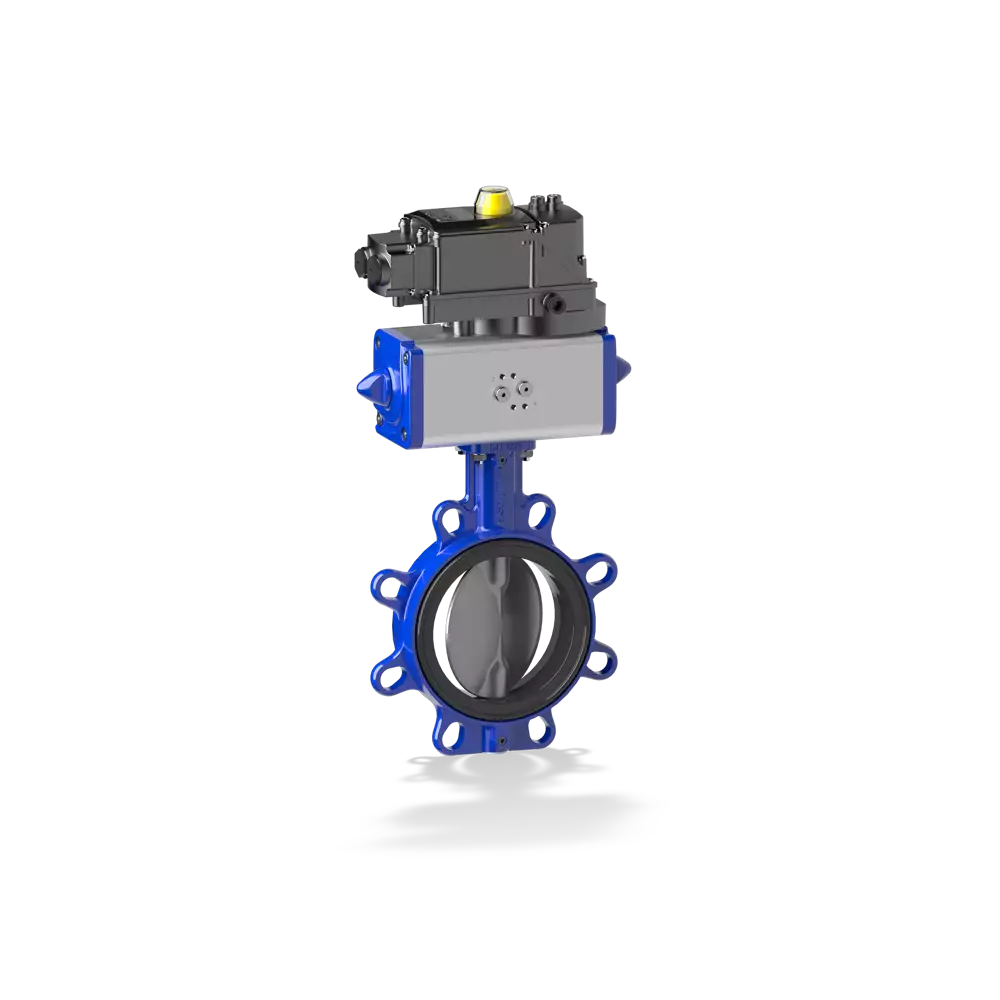

ISORIA 10/16
ISORIA 10/16 - przepustnica motylkowa centryczna z elastomerową wykładziną uszczelniającą
Dane techniczne:
• średnice DN 40–1000
• klasy ciśnieniowe PN 6 i PN 16
• wykonanie międzykołnierzowe (T1), półuszne (T2), pełnouszne (T4) lub kołnierzowe (T5) zgodne z EN, ASME oraz JIS
• korpus z żeliwa szarego EN-GJL-250, żeliwa sferoidalnego EN-GJS-400-15 lub staliwa węglowego A216 WCC
• centrycznie osadzony dysk z żeliwa sferoidalnego, stali nierdzewnej lub stopów specjalnych
• miękko uszczelnione gniazdo z wymienną wykładziną elastomerową (EPDM, NBR, CSM, FKM/Viton i inne wykonania)
• wał z końcówką kwadratową zgodną z ISO 5211
• połączenie wału z dyskiem za pomocą wielowypustu lub wpustu, bez kontaktu z medium (suchy wał)
• sferycznie obrabiany dysk współpracujący z profilowaną wykładziną zapewniającą trwałą szczelność
• wskaźnik położenia przepustnicy w wykonaniu standardowym
• zabezpieczenie przeciw wyrwaniu wału (anti blow-out)
Obsługiwane media i zastosowania:
• gospodarka wodna i uzdatnianie wody, systemy nawadniania i irygacji
• instalacje chłodzenia przemysłowego
• odsalanie wody morskiej
• przemysł chemiczny
• energetyka i instalacje procesowe
• przemysł papierniczy i celulozowy
• przemysł spożywczy i napojowy
• instalacje przeciwpożarowe
• przemysł stoczniowy i wydobywczy
• woda, woda morska, ścieki, media chemiczne oraz inne ciecze i gazy kompatybilne z zastosowanymi materiałami
Parametry pracy:
• maksymalne ciśnienie robocze: 16 bar
• maksymalna średnica nominalna: DN 1000
• temperatura medium: od -10°C do +200°C (w zależności od wykonania materiałowego)

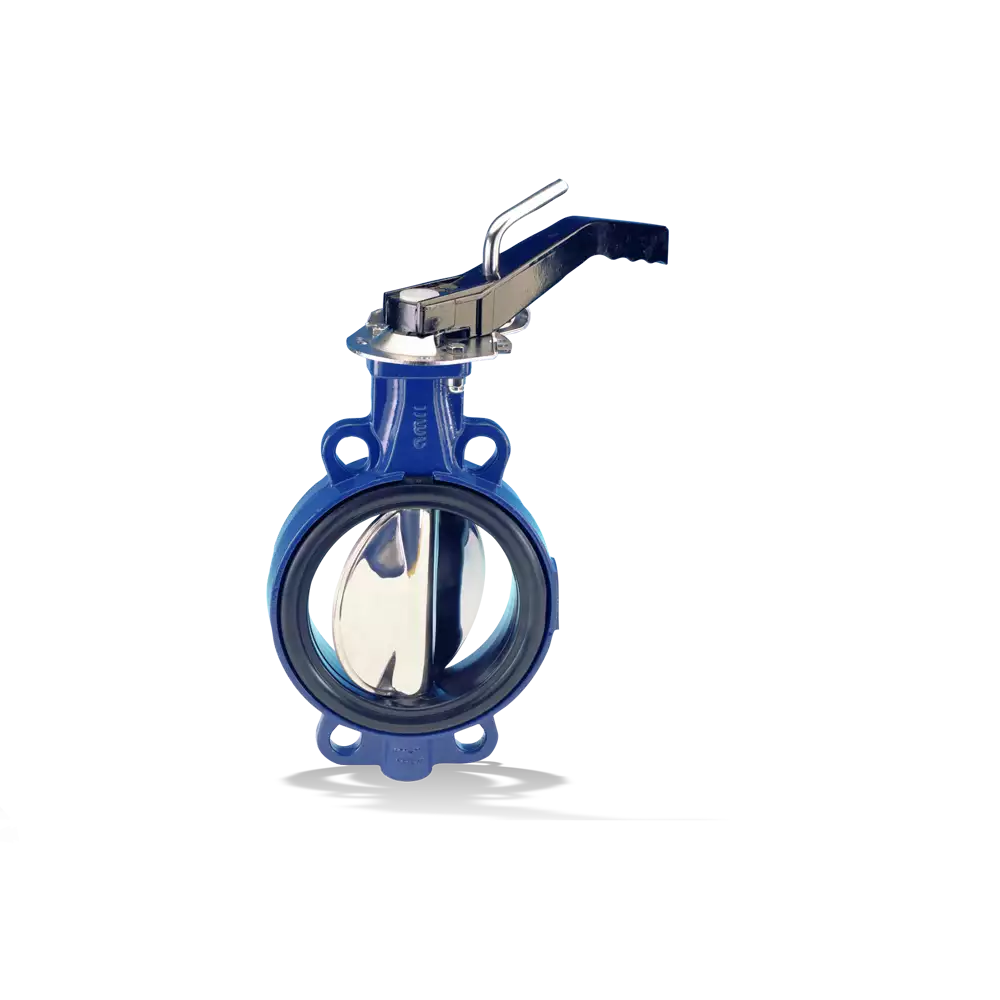

ISORIA 20/25
ISORIA 20/25 - przepustnica motylkowa centryczna z elastomerową wykładziną uszczelniającą
Dane techniczne:
• średnice DN 32–1000
• klasy ciśnieniowe PN 20 i PN 25
• wykonanie półuszne (T2), pełnouszne (T4) lub z korpusem typu U (T5) zgodne z EN, ASME i JIS
• korpus z żeliwa sferoidalnego EN-GJS-400-15 lub staliwa węglowego (w zależności od wykonania)
• centrycznie osadzony dysk ze stali nierdzewnej lub stopów specjalnych
• wymienna wykładzina elastomerowa EPDM, NBR, CSM, FKM oraz inne wykonania materiałowe
• wał z końcówką kwadratową zgodną z ISO 5211
• połączenie wału z dyskiem za pomocą wielowypustu lub wpustu, zapewniające „suchy wał” bez kontaktu z medium
• sferycznie obrabiany dysk współpracujący z profilowaną wykładziną uszczelniającą, zapewniający trwałą szczelność zamknięcia
• wskaźnik położenia przepustnicy w wykonaniu standardowym
• uszczelnienie wału zachowujące szczelność również po demontażu napędu
• tuleje łożyskowe ze stali nierdzewnej z powłoką PTFE (zależnie od DN)
Obsługiwane media i zastosowania:
• instalacje uzdatniania i dystrybucji wody, systemy nawadniania i irygacji
• układy chłodzenia przemysłowego
• instalacje odsalania wody morskiej (RO)
• instalacje odsiarczania spalin
• przemysł papierniczy i celulozowy
• przemysł cukrowniczy
• przemysł stoczniowy
• rurociągi przesyłowe i instalacje magazynowe
• technologia procesowa i energetyka
• woda, woda morska, ścieki, media procesowe oraz inne ciecze i gazy kompatybilne z zastosowanymi materiałami
Parametry pracy:
• maksymalne ciśnienie robocze: 25 bar
• zakres średnic nominalnych: DN 32–1000
• temperatura medium: od -10°C do +200°C (w zależności od zastosowanej wykładziny)
